在CAN總線通信的應用領域中，很多客戶需要將CANID放在CAN報文中，這樣更方便接入不同的設備，有利于用戶通過模塊更方便地組建自己的網絡，使用自定的應用協議。但是要實現這樣的應用，用戶往往需要不停地去修改參數，如果設備具備透明帶標識功能則很好地處理這個問題。該方式把串行幀中的ID信息自動轉換成CAN總線的幀ID。只要在配置中告訴模塊該ID信息在串行幀的起始位置和長度，模塊在轉換時提取出這個幀ID填充在CAN報文的幀ID域里，作為該串行幀的轉發時的CAN報文的ID。在CAN報文轉換成串行幀的時候也把CAN報文的ID轉換在串行幀的相應位置。

轉換方式：

1、串行幀轉CAN報文

串行幀中所帶有的CAN報文的“幀ID”在串行幀中的起始地址和長度可由配置設定。起始地址的范圍是0～7，長度范圍分別是1～2或1～4。轉換時根據事先的配置將串行幀中的CAN報文“幀ID”對應全部轉換到CAN報文的幀ID域中，其它的數據依序轉換，如果一幀CAN報文未將串行幀數據轉換完，則仍然用相同的ID作為CAN報文的幀ID繼續轉換直到將串行幀轉換完成。

幣情觀察室 | 全球經濟蕭條 如何抓住幣圈投資機會:4月2日10:00，金色盤面邀請行情大V幣業生做客金色財經《幣情觀察室》直播間，將分享《全球經濟蕭條 如何抓住幣圈投資機會》，敬請關注，掃描下圖二維碼即可觀看。[2020/4/2]

注意：如果將ID長度大于2，設備發送的幀類別會設置為擴展幀。此時用戶配置的幀ID和幀類別無效，由串行幀里邊的數據決定。標準幀的幀ID范圍為：0x000-0x7ff，分別表示為幀ID1、幀ID0，其中幀ID1為高字節，擴展幀的幀ID范圍為：0x00000000-0x1fffffff，分別表示為幀ID3、幀ID2、幀ID1、幀ID0，其中幀ID3為高字節。

聲音 | 阿里云研究中心戰略總監：需思考如何讓數據更充分 有效有序的流動起來:據騰訊科技報道，在人民網舉辦塊鏈技術秋季論壇上，在談及區塊鏈與治理結構的關系時，阿里云研究中心戰略總監楊軍表示，從農業時代走來，如今更多人的精力是放在如何用數據提升大家的服務體驗。在未來的數字經濟時代，需要思考如何讓數據更充分、更有效有序的流動起來，這又涉及到數據確權、數據隱私等方面。[2018/10/23]

串行幀轉換成CAN報文

轉換示例：

串行幀轉CAN報文。

該示例配置的CAN配置參數。轉換模式：透明帶標識轉換，起始地址2，長度3。幀類型：擴展幀，幀ID：無需配置，轉換方向：雙向。則轉換前后數據如下。

阿里巴巴集團首席人力官：區塊鏈能帶來無限可能 未來如何與產業結合還是未知 :在今日舉行的2018中國綠公司年會上，阿里巴巴集團首席人力官(CPO)童文紅表示，阿里巴巴與想做的百年企業來比還只是一個19歲的孩子，其實面臨著非常非常多的困難。區塊鏈、量子等技術創新帶來無限可能，未來怎樣跟產業結合，會帶來什么樣的變化，誰都無法預測，阿里也面臨著從平臺到生態的挑戰。[2018/4/23]

串行幀轉CAN報文示例（透傳帶標識轉

2、CAN報文轉串行幀

對于CAN報文，收到一幀就立即轉發一幀，每次轉發的時候也是根據事先配置的CAN幀ID在串行幀中的位置和長度把接收到的CAN報文中的ID做相應的轉換。其它數據依序轉發。值得注意的是，無論是串行幀還是CAN報文在應用的時候其幀格式應該符合事先配置的幀格式要求，否則可能致使通訊不成功。

坦桑尼亞銀行正在研究如何管理數字貨幣:隨著坦桑尼亞人對數字貨幣投資的增加，坦桑尼亞銀行（BoT）正在研究如何管理新現象。BoT國家支付系統官員Bernard Dadi稱，數字貨幣概念目前仍是新的，全球各地的中央銀行仍在研究應對這項技術的對策。數字貨幣可供任何人使用，這使得監管變得更加困難。[2018/3/8]

CAN報文轉換成串行幀

轉換示例：

該示例配置的CAN配置參數。轉換模式：透明帶標識轉換，起始地址2，長度3。幀類型：擴展幀，幀類型：數據幀。轉換方向：雙向。發送標識符：0x00000123，則轉換前后數據如下。

CAN報文轉串行幀示例（透明帶信息轉換

在了解了ECAN-401的透明帶標識功能后，我們可以開始實際操作，準備以下設備：ECAN-401一臺、CAN分析儀ECAN-U01一臺，XCOM串口助手。這里我們使用ECAN-401做數據轉換工具，ECAN-U01發送和接收CAN報文，XCOM串口助手軟件模擬串行設備發送串行數據。將ECAN-401與ECAN-U01的CAN_L和CAN_H連接，ECAN-401的485接口通過485換USB轉換器連接到電腦，如下圖所示：

通過ECAN-401的上位機，將設備通訊模式切換為透明帶標識模式，CAN波特率1000K，ID長度2，ID位置2參數配置如下圖：

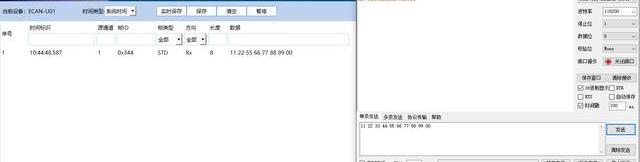

打開CAN分析儀ECAN-U01以及XCOM軟件，使用XCOM軟件模擬出一串行設備，通過ECAN-401的485串口發送串行數據：首先使用標準幀發送兩包數據：11220344556677889900，這里可以看到ECAN-U01設備已經接收到了ECAN-401所轉換出來的數據：

這里可以看到ECAN-U01已經成功接收到ECAN-401轉化出來的數據，幀ID：0344，數據域：1122556677889900。

再從CAN分析儀端發送數據到串行端口，如下圖所示：

串口端也是按照透明帶標識來組包，這樣就成功實現了CAN協議按照透明帶標識來收發數據。
